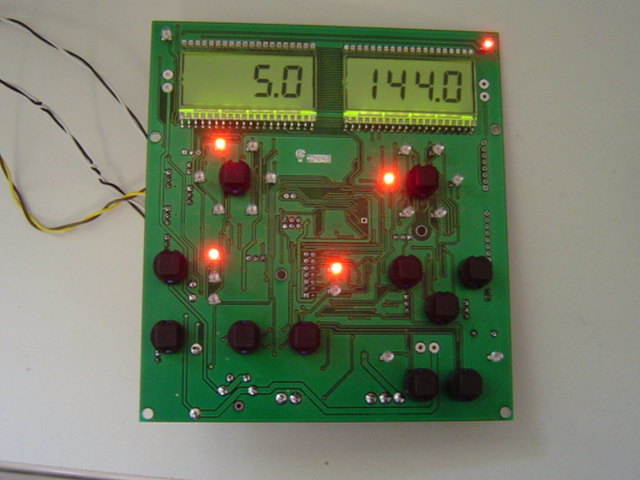

Contrôleurs de pulvérisation : Système de gestion du débit de pulvérisation des produits de traitement en milieu agricole (vignes, fruitiers, grandes cultures). A gauche, modèle le + récent (avec afficheur OLED). Carte gérant plusieurs capteurs : vitesse (par GPS ou capteur de roue), débit, pression. Régulation PID du débit (litre/ha) en fonction des paramètres utilisateurs et du nombre de tronçons utilisés .

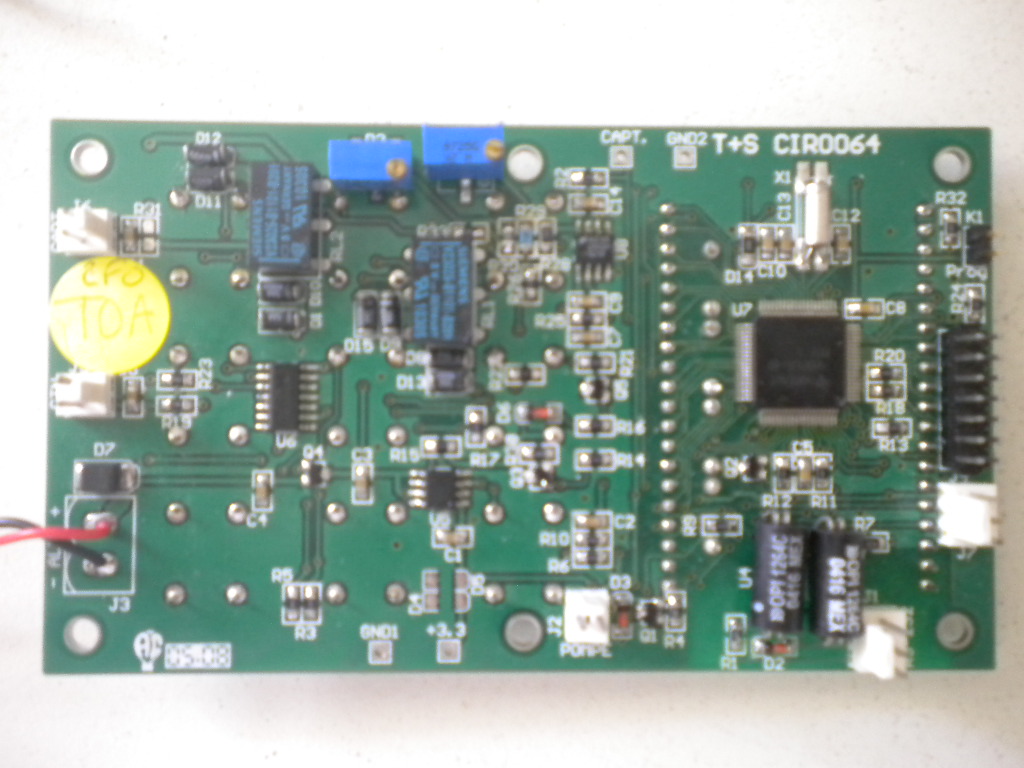

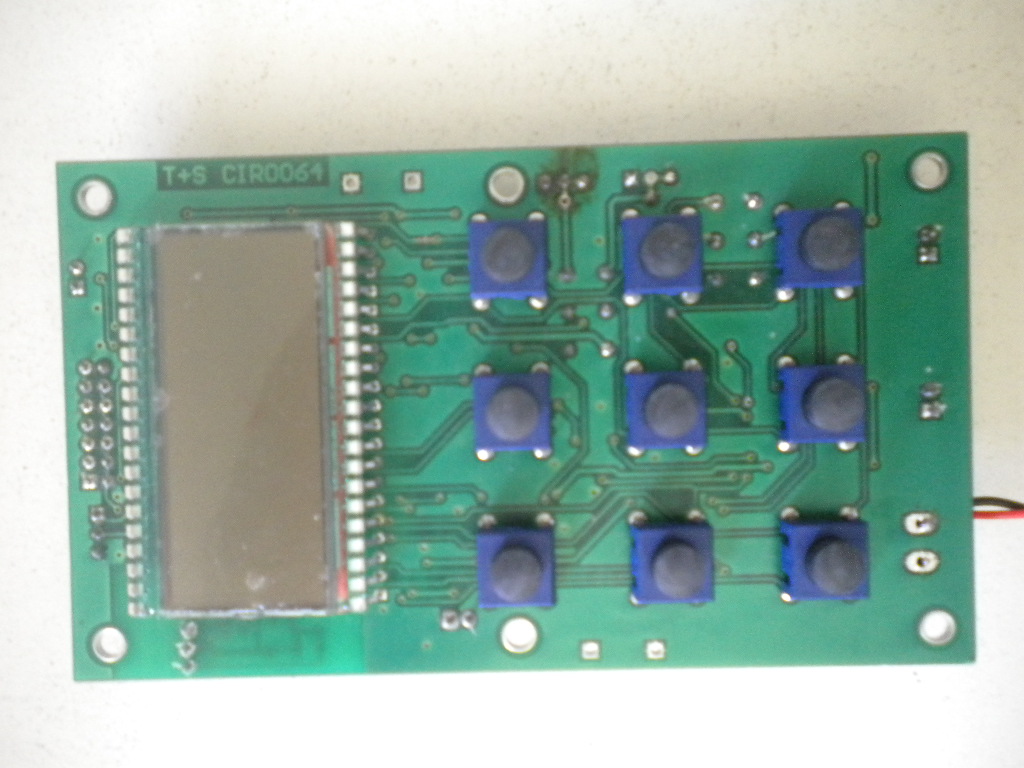

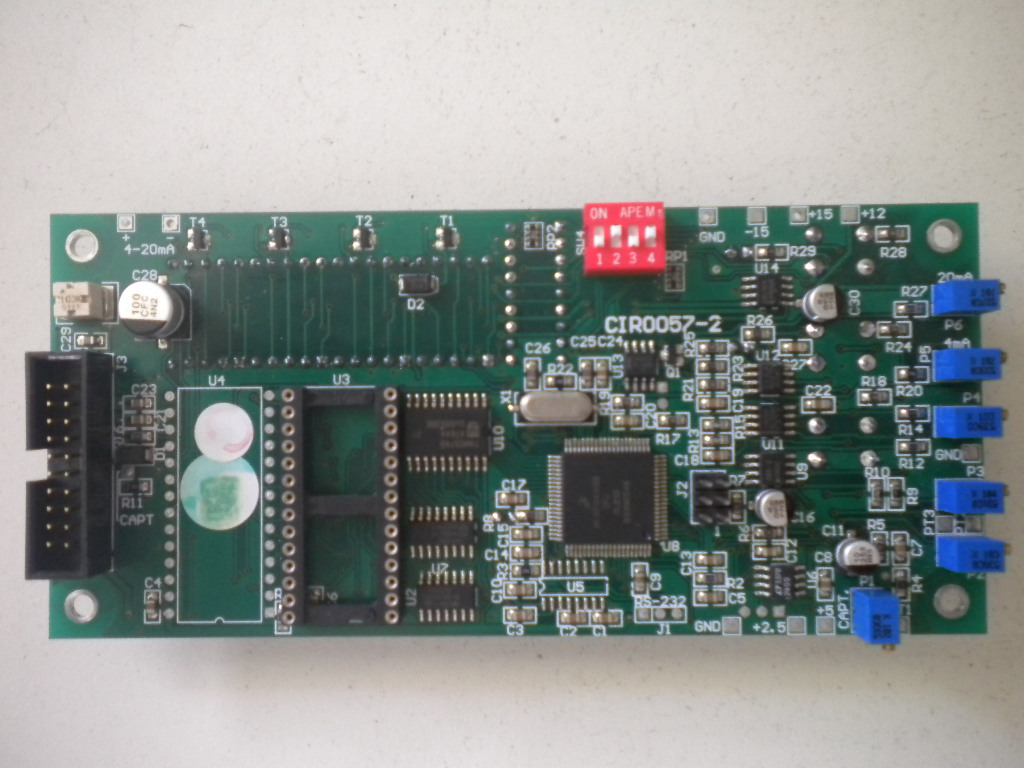

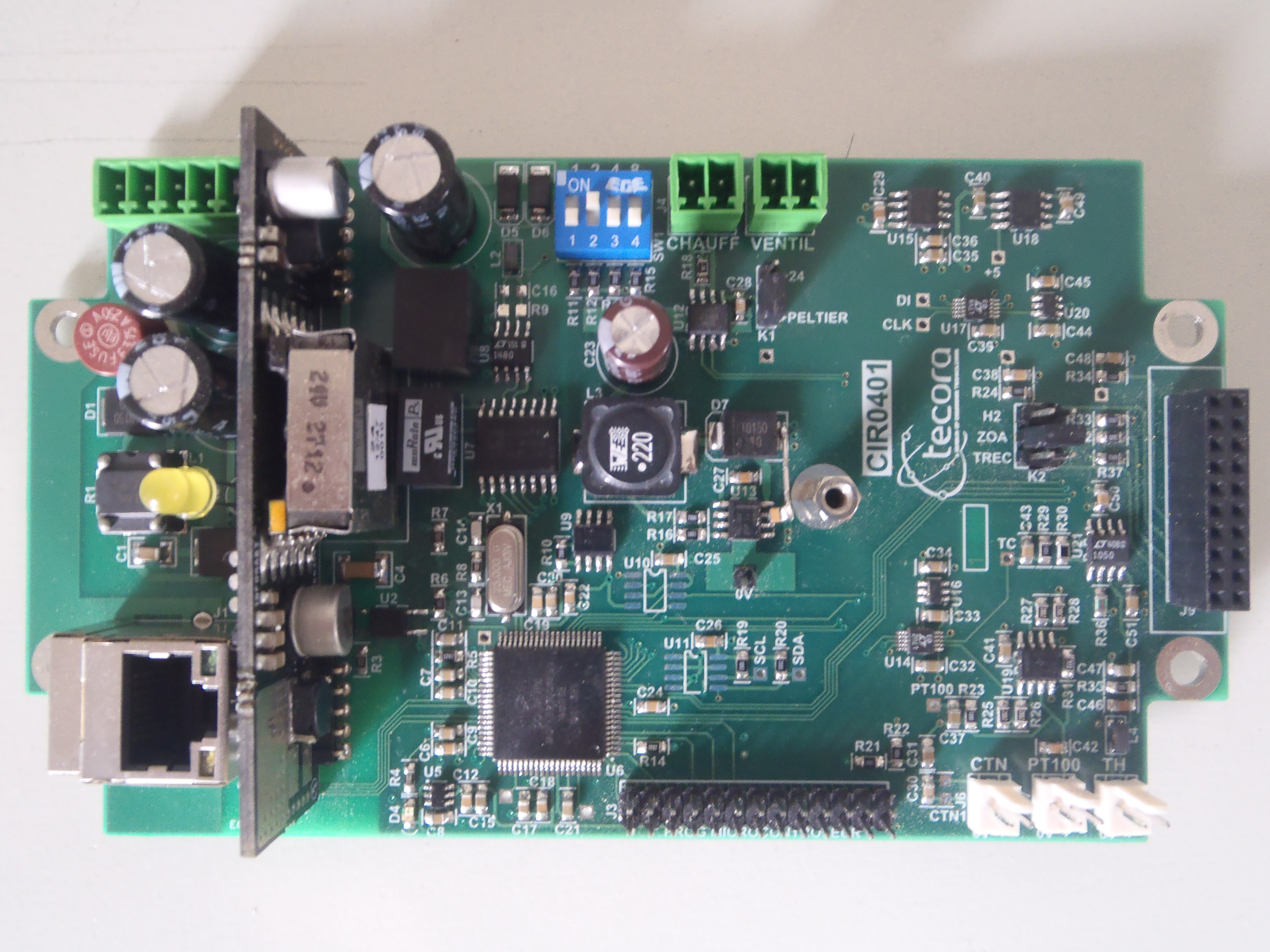

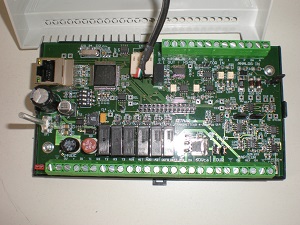

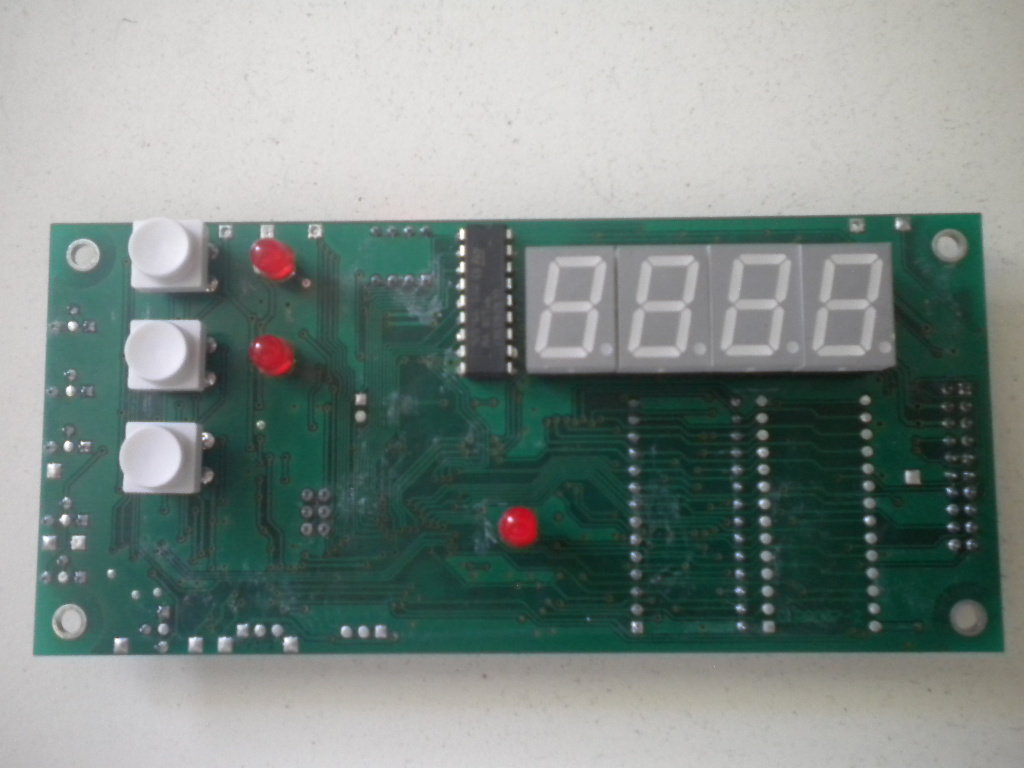

Conditionneurs de capteurs : 1ère photo : carte mère à microcontrôleur pouvant recevoir une carte fille en fonction du type de gaz à mesurer. Régulation PID en température de l'enceinte du capteur. Communication RS485 ou éthernet, protocole Modbus et alimentation 24Vdc ou Power Over Ethernet (POE+). Ensuite, cartes de mesures de capteur O2 (ppm et %), CO2 (%) avec sorties analogiques 0-10V et 4-20mA et interface RS-232 pour dialogue et configuration. Les 2 photos en bas (avec afficheur LCD 4 digits) montrent une version ATEX (utilisable en environnement explosif).

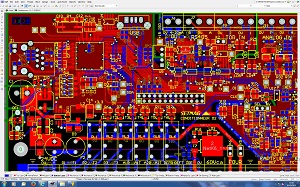

Carte de mesure d'oxygène : La sonde permettant la mesure est présente dans un four qui doit être régulé à 634 ou 700°C +/-0,2°C ! Entrées thermocouple avec compensation de soudure froide, pression, débit. Sortie 4-20mA, communication RS485 avec protocole Modbus ou éthernet avec Modbus TCP.

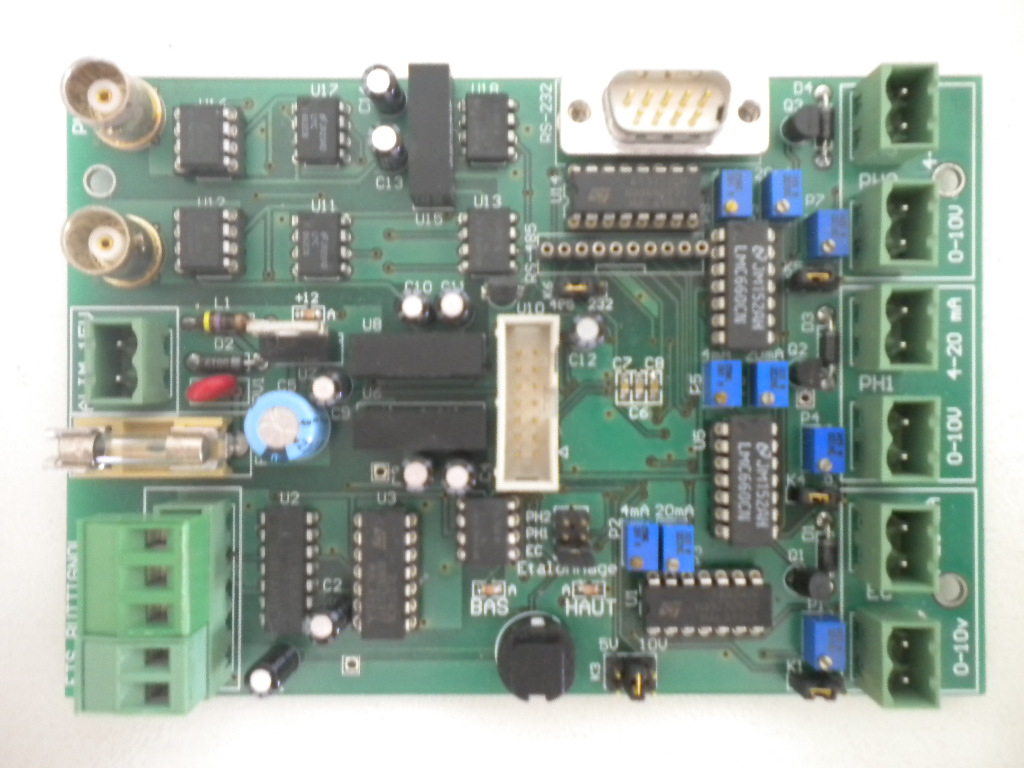

Contrôleur d'EC et de PH : Mesure la conductivité et le PH. Appareil utilisé en agriculture pour le contôle de la fertilité des sols. Existe en 2 versions: une embarquée et l'autre en version portable basse consommation.

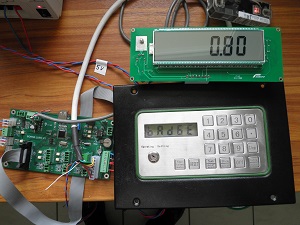

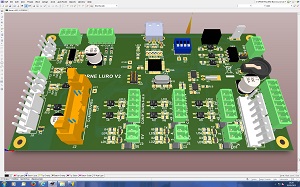

Borne de distribution : Gestion de bornes de distribution de gazoil et d'huiles pour poids-lourds.

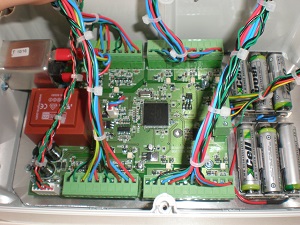

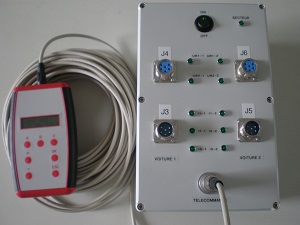

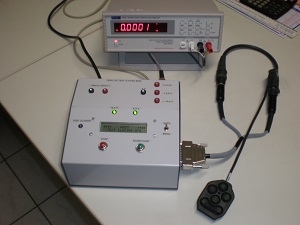

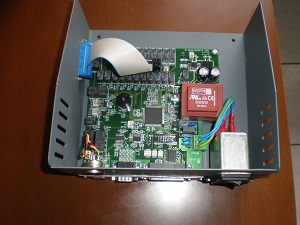

Bancs de tests : Ce simulateur de vitesse permet de tester le déplacement de 2 voitures d'autorail sans sortir du hangar ! Les signaux envoyés permettent de tester les systèmes d'anti-patinage et d'anti-enrayage des wagons. Autre exemple de banc : un testeur fonctionnel de clavier en sortie de fabrication en série. L'automatisation et la rapidité du test sont les maître-mots car le besoin est de 1000 claviers / mois.

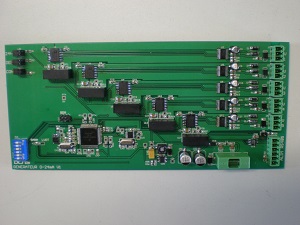

Carte générateur de courant : 5 voies programmables de 0 à 24mA avec une précision de 10µA, pilotée par liaison RS485.

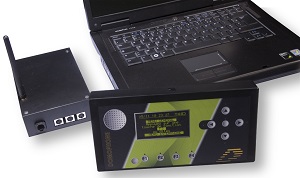

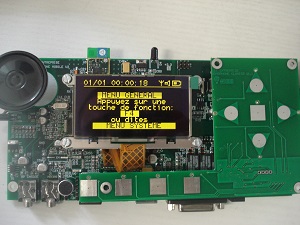

Contrôleur d'environnement à commande vocale : permet à toute personne à mobilité réduite de : - piloter son environnement infra-rouge (n'importe quelle télécommande) par apprentissage : vidéo (TV, lecteur DVD...), hi-fi, commande de volet, porte, lampe... - téléphoner (liaison bluetooth avec une base reliée à une prise téléphonique classique ou une box internet et/ou liaison GSM avec module intégré, - piloter l'ouverture d'un portier, - utiliser le PC portable (pour accès à internet, envoi de mail...). Tout ceci avec une reconnaissance vocale SANS apprentissage (même enrhumé, ça marche !) embarquée sur le PC portable par liaison USB avec la base. Le mobile est alimenté par une batterie lithium-ion et intègre le circuit de charge : il suffit d'appliquer une tension de 12V pour recharger automatiquement le boîtier (par bloc secteur ou batterie présente sur le fauteuil roulant). A noter : - la très bonne lisiblité de l'afficheur Oled (par rapport à un LCD monochrome). - le clavier à détection capacitive (pose d'un doigt, pas de touches mécaniques) pour une utilisation par une personne valide et/ou muette.

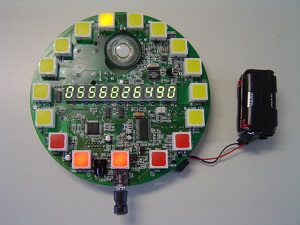

Téléphone (mains-libres) à décrocher et raccrocher auto : Se connecte sur une ligne RTC ou sur une box internet et permet à une personne invalide, l'accès aux services de téléphonie. L'utilisation s'effectue par un mode de défilement sur les touches lumineuses et par simple appui sur un contacteur externe ou par détection de souffle dans un microphone déporté (pour une personne totalement invalide).

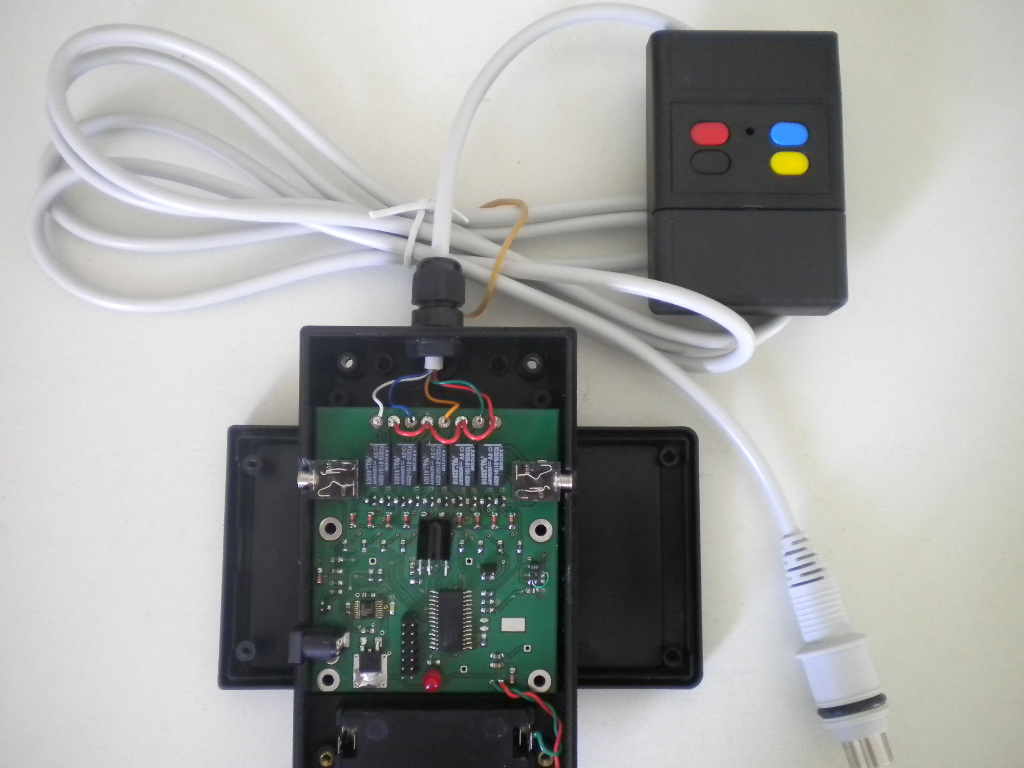

Boîtier de commande de lit : Couplé à un lit électrique, ce boîtier permet de piloter les commandes de lit (montée, descente, tête). La spécifité du produit est qu'il s'adresse à des personnes handicapées ou invalides temporairement (les 2 bras cassés !) et que les commandes sont accessibles par un contacteur manuel ou à souffle (idem téléphone ci-dessus). Une télécommande infra-rouge est également disponible (pour une infirmière par exemple). Le microcontrôleur utilisé (famille MSP430 de Texas) et le design de la carte donne une consomation électrique très faible (500µA en run et quelques µA en veille) ce qui donne une autonomie d'utilisation très longue (plusieurs mois). Le système est alimenté par 2 accumulateurs NI-MH et intègre un circuit de charge ce qui permet de recharger l'appareil juste en branchant un bloc secteur externe.

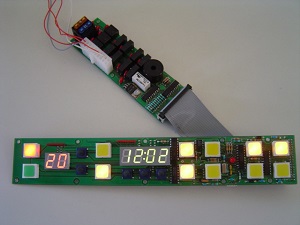

Pupitre de commande pour ambulance : Contrôle de la climatisation, de l'éclairage et de la radio.

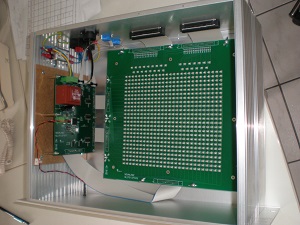

Carte de pilotage de leds : Contrôle de la luminosité et de l'allumage de 650 leds par liaison USB avec un PC.

Pour des raisons de confidentialité et la page étant déjà bien chargée (bravo et merci aux personnes ayant tout lu...), toutes nos réalisations ne sont pas montrées ici.

Bien d’autres applications dans le domaine de la mesure des grandeurs physiques, communication, stockage d’informations, visualisation, consoles de dialogue homme-machine, gestion, régulation de processus, banc de tests ...

Commande de vanne proportionnelle,

Testeur de détartreur pour appareil dentaire,

Claviers programmables et reconfigurables pour salle de contrôle,

« Pomme électronique » (enregisteur de chocs sur des fruits) pour l’INRA,

Serrures électroniques pour coffres-forts,

Régulateur électronique pour turboréacteurs de modèles réduits,

Mesure d’altitude et de vitesse pour calculateur de bord.
